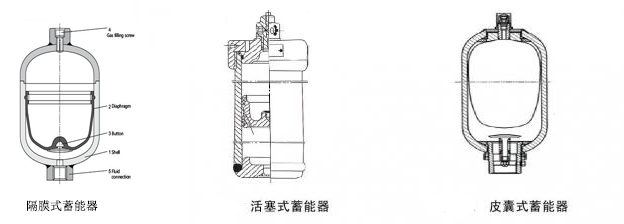

皮囊式、隔膜式及活塞式蓄能器對比

　　一、皮囊式蓄能器

　　優點：

　　1.皮囊(膠囊)慣性小，反應靈敏，適合用作消除脈動;

　　2.皮囊將油氣隔開，油氣不會混合(不破裂的情況下);

　　3.維護容易、附屬設備少、安裝容易、充氣方便。

　　缺點：

　　1.皮囊的使用壽命通常比不上(活塞式)密封件的使用壽命，而且各品牌的皮囊質量差異很大;

　　2.導致皮囊破裂的因素很多，其中包括皮囊本身的質量壽命差異、皮囊裝配各步驟操作不當、預充氣各步驟操作不當、預充氣壓力計算誤差、溫度變化大(包括 季節溫差大)、長期橫向振動搖晃、流體腐蝕 、介質內微小固體雜質慣性沖擊，等等;

　　3.皮囊破裂時，可能會導致蓄能器突然失效，油氣瞬間或短時間大量混合可能導致系統事故;

　　4.皮囊不能做得太大，否則影響皮囊壽命，ASME標準一般最大為60升，歐洲大多為50升;

　　5.工作壓力不能太高，國內最高(3倍或更小安全系數)一般為31.5Mpa，進口皮囊式蓄能器(4倍安全系數)為51.8Mpa ;

　　6.因設計及加工質量等原因，在快速釋放油液時，很多品牌的囊式蓄能器的菌型閥會提前關閉，導致蓄能器突然部分失效;

　　7.因皮囊材質為橡膠，強度不高,不能承受很大的壓力波動(注意皮囊壓縮比)，波動幅度過大會大大降低皮囊壽命;所以同時，皮囊式蓄能器一般也不適合串聯氣瓶或氣瓶組使用。

　　二、活塞式蓄能器

　　優點：

　　1.通常使用壽命比皮囊式蓄能器更長;

　　2.相對于皮囊式的更換皮囊，活塞式更換密封件成本更低，操作更簡便;

　　3.安裝容易、結構簡單、維護方便，充氣方便;

　　4.跟皮囊式突然失效(皮囊破裂而泄露)不同，活塞式一般具備多道密封，即使失效也是逐漸、緩慢地失效(泄露)，對于某些設備或系統，蓄能器的突然失效可能導致事故或重大損失，此時應選用活塞式蓄能器;

　　5.活塞式蓄能器可以做得很大，進口活塞式蓄能器的常規型號單件容積可以達到760升，非常規型號可以更大;

　　6.壓力可以很高，雖然國內活塞式蓄能器(3倍或更小安全系數)只能做到21Mpa或31.5Mpa，但是進口蓄能器(4倍安全系數)活塞式常規型號可以做到138Mpa(1380 Bar)，非常規型號可以更高;

　　7.耐高溫型號性能更穩定，進口耐高溫型號活塞式蓄能器可承受230攝氏度以下高溫;

　　8.可以承受很大的壓力波動幅度，并適合串聯氣瓶或氣瓶組(大大提高有效容積)。

　　缺點：

　　1.低壓情況下活塞因慣性影響大而不適于作高頻往復運動，故活塞式蓄能器不適于在低壓情形下用于吸收脈動、高頻振動;(但其它如作輔助動力源、蓄能保壓、吸收液壓沖擊、回收能量等功能上，活塞式和皮囊式的性能是相同的;另外，在高壓情況下，如13Mpa以上，壓力越高，活塞的慣性影響就越來越小，經驗證明，此時采用活塞式蓄能器尤其是小容積型號的，同樣可以很好地實現消減脈沖、吸收振動、消除噪音的效果。)

　　2.對殼體內壁加工精度及密封件等要求很高，否則容易滲漏，各品牌的質量差異較大;進口活塞式蓄能器獨特的設計，使?jié)B漏降至最低，通常連續使用3-5年才需要補充氣體;

　　3.殼體內壁精度、密封材質、潤滑設計等，都會影響到活塞運動的摩擦力大小，各品牌的質量差異較大。

　　三、隔膜式蓄能器

　　優點：

　　1.其重量和容積比最小，反應靈敏，低壓消除脈動效果顯著。

　　缺點：

　　1.不可修理

　　2.容積小，一般最大為6升
